Acura TL (2003 – 2005) – wiring diagrams – reverse lamps

Acura TL (2003 – 2005) – wiring diagrams – reverse lamps

Year of productions:  2003, 2004, 2005

Reverse lamps

Version 1

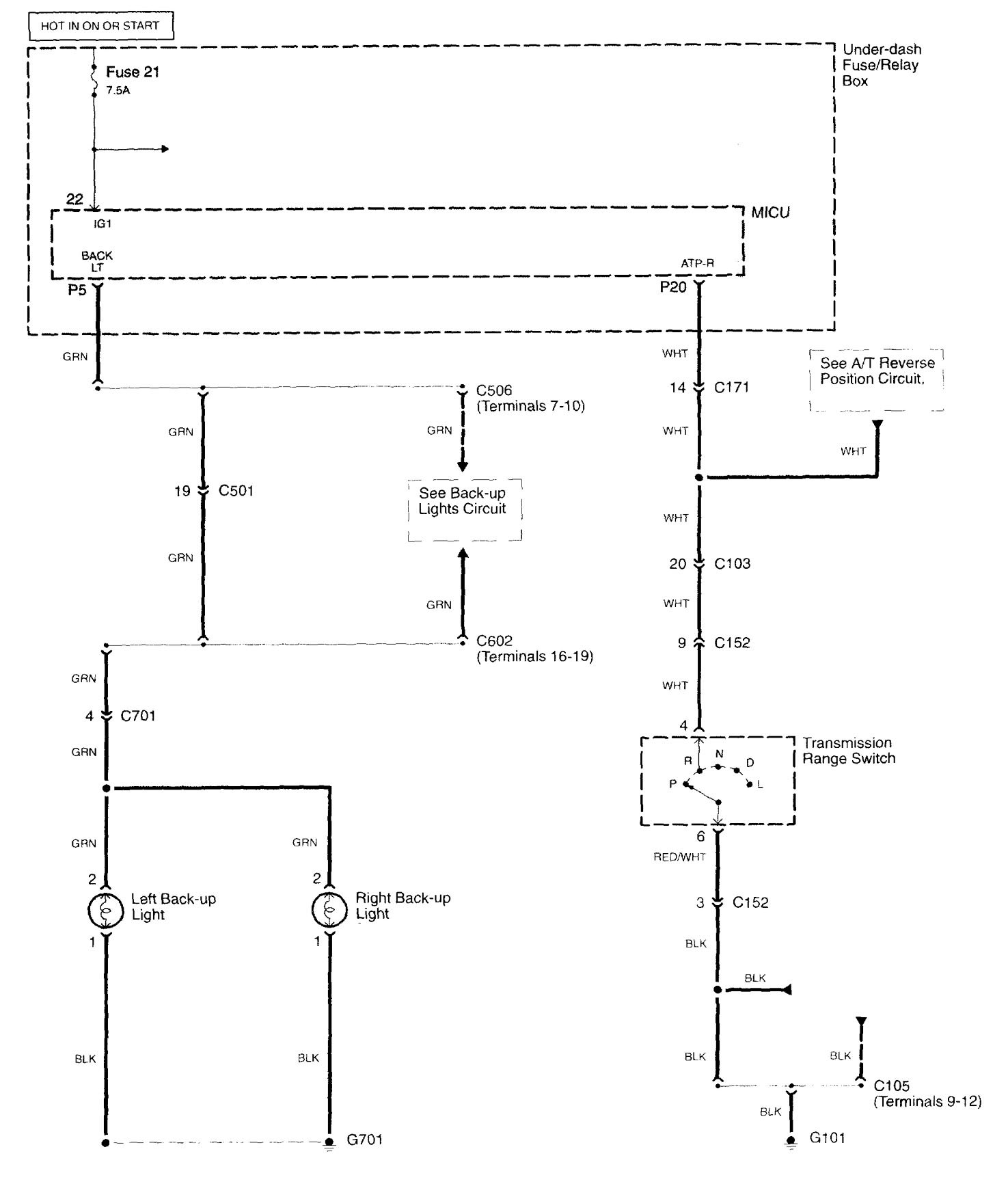

Acura TL – wiring diagram – reverse lamp

Version 2

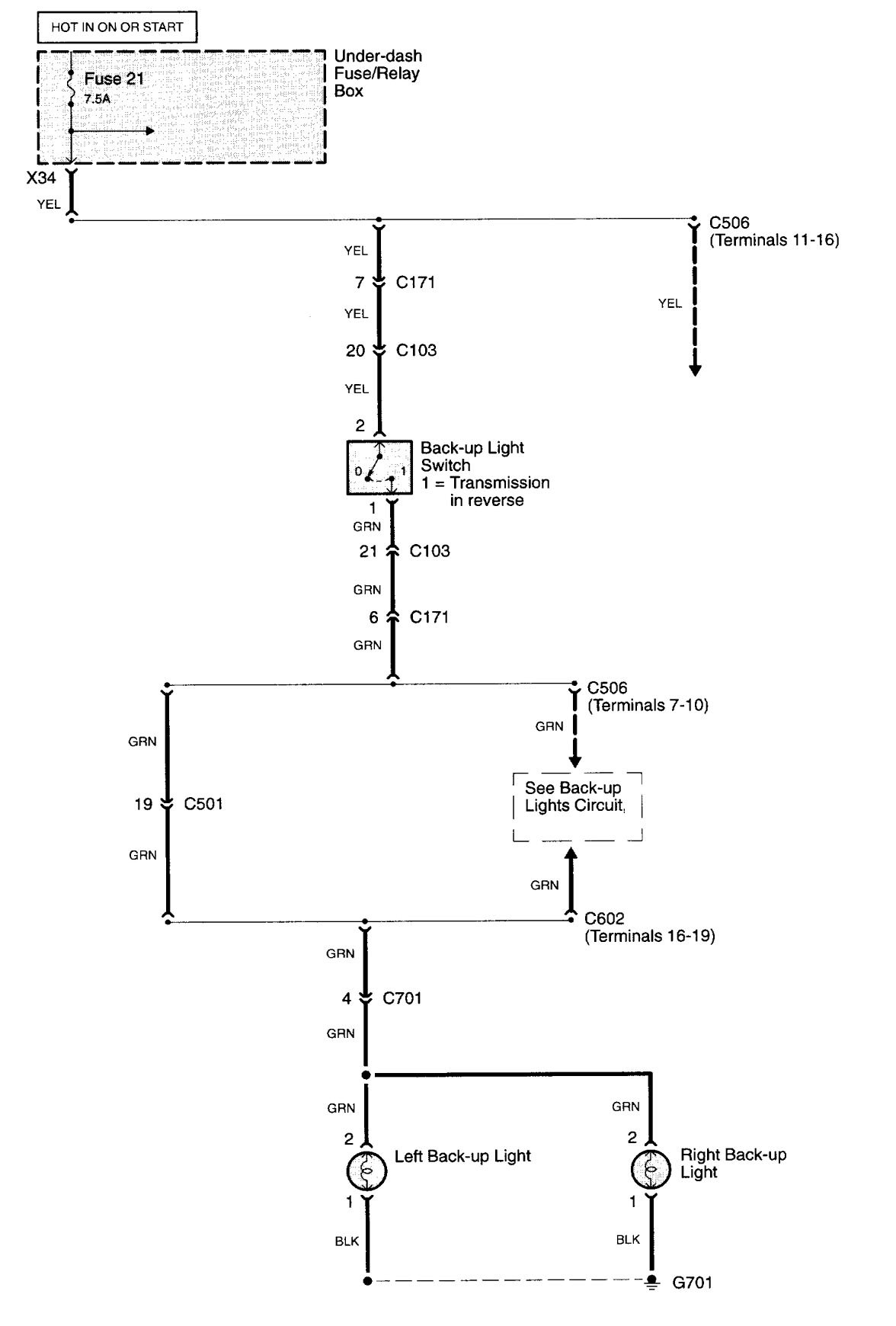

Acura TL – wiring diagram – reverse lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
