Acura TL (2011) – wiring diagrams – power distribution

Acura TL (2011) – wiring diagrams – power distribution

Year of productions:  2011

Power distribution

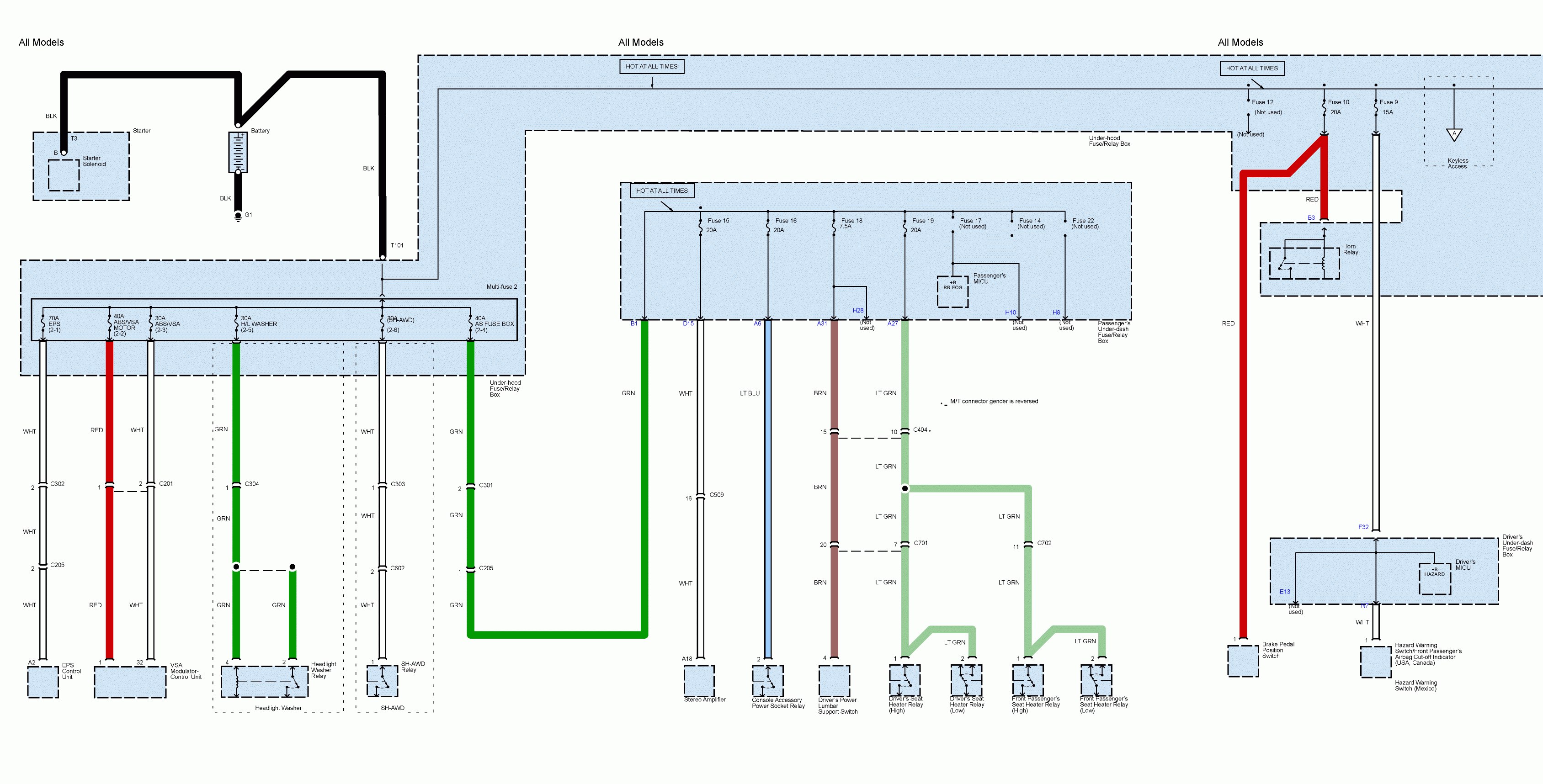

Acura TL - wiring diagram -  power distribution (part 1)
Acura TL – wiring diagram – power distribution (part 1)

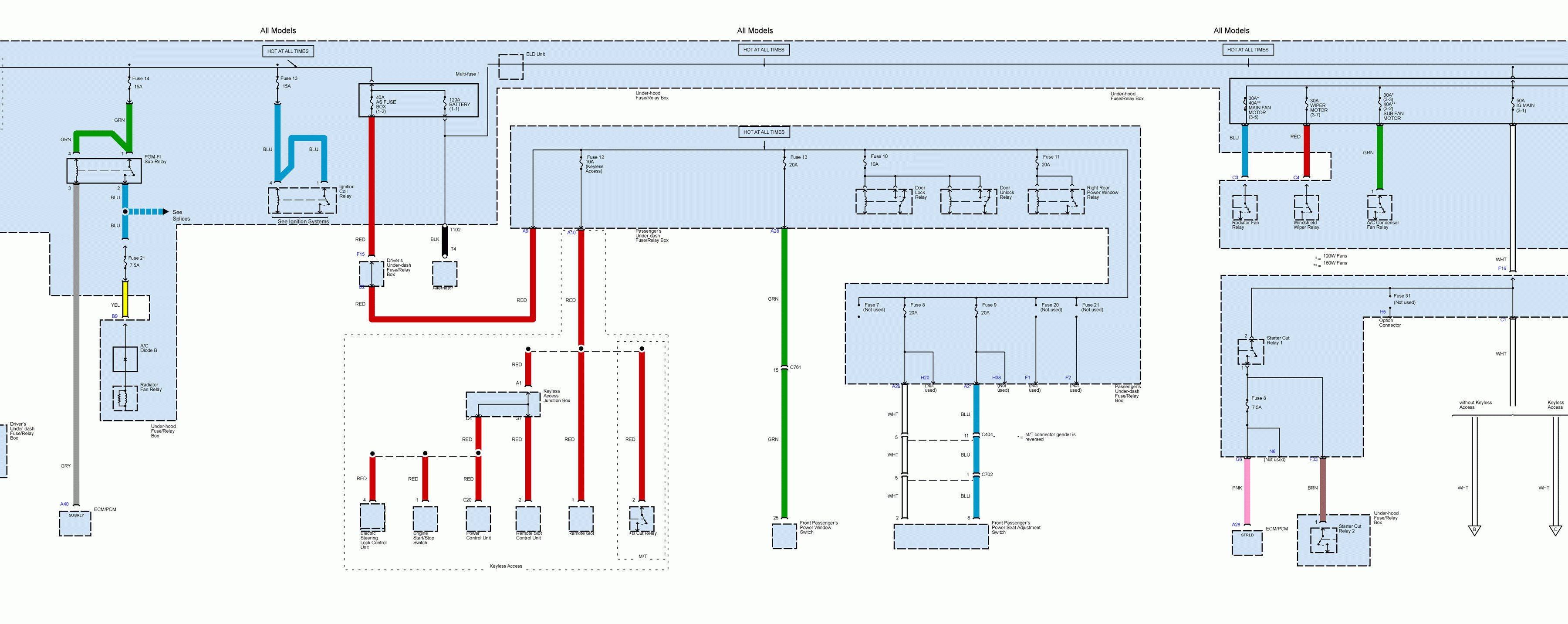

Acura TL - wiring diagram -  power distribution (part 2)
Acura TL – wiring diagram – power distribution (part 2)

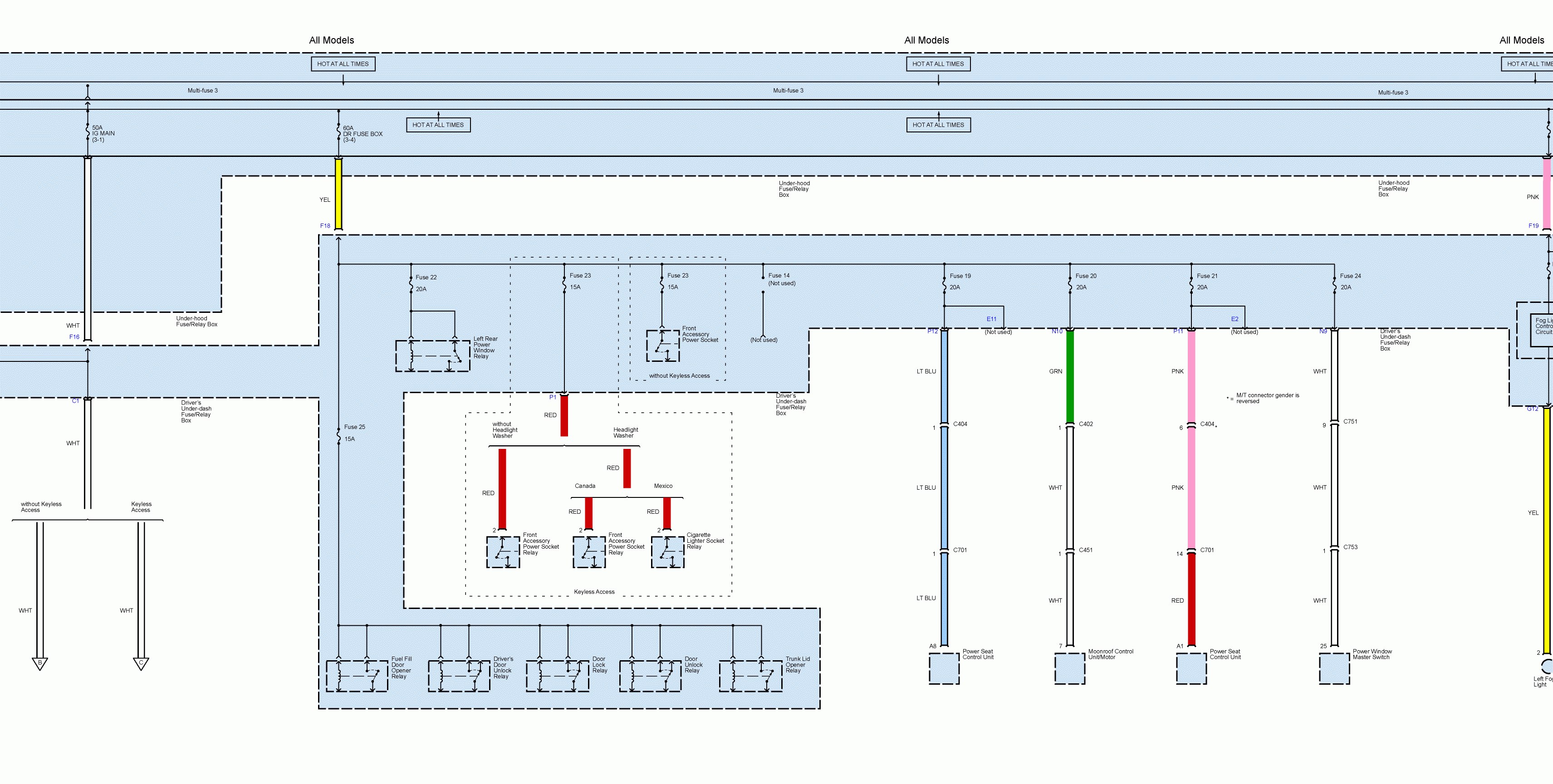

Acura TL - wiring diagram -  power distribution (part 3)
Acura TL – wiring diagram – power distribution (part 3)

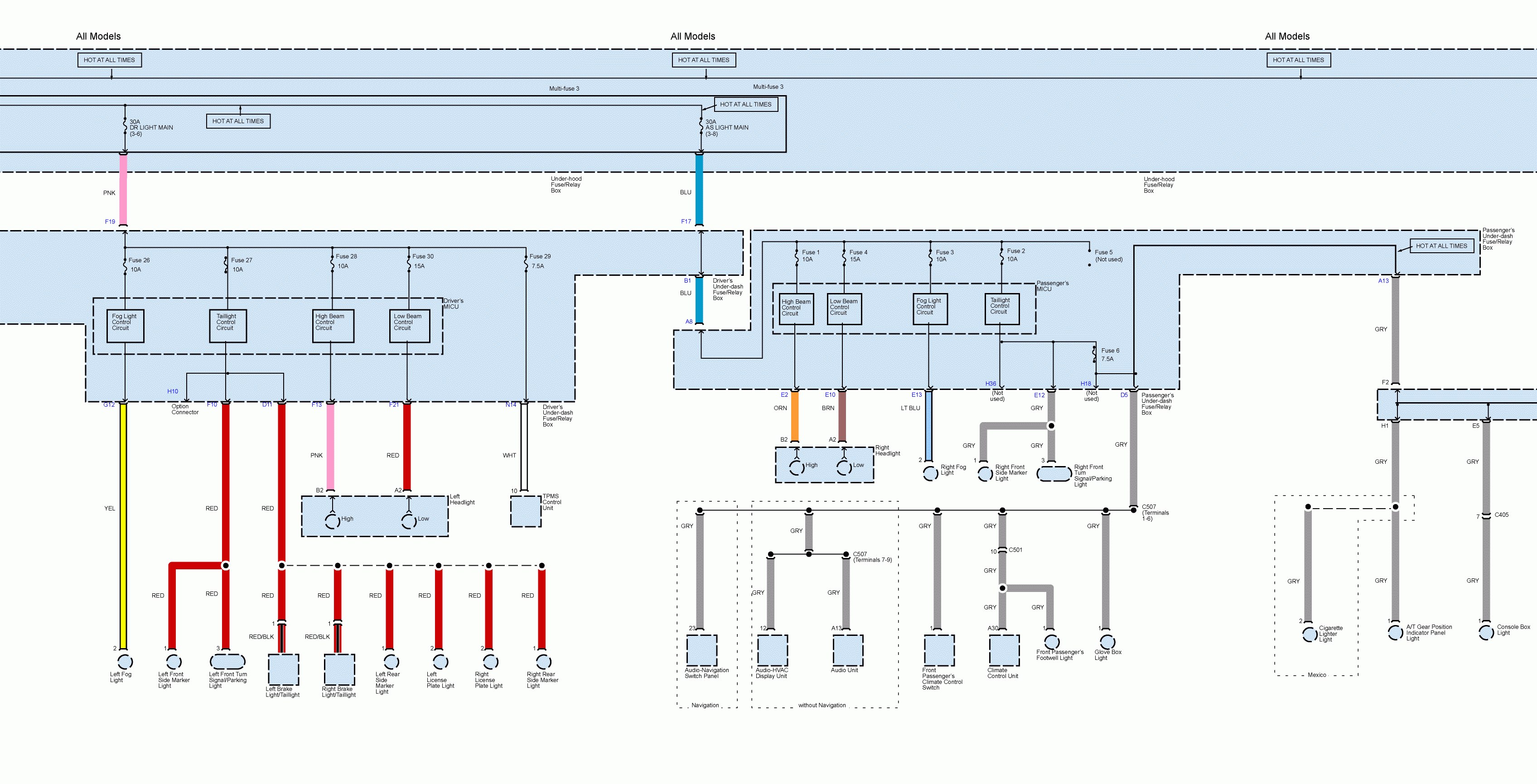

Acura TL - wiring diagram -  power distribution (part 4)
Acura TL – wiring diagram – power distribution (part 4)

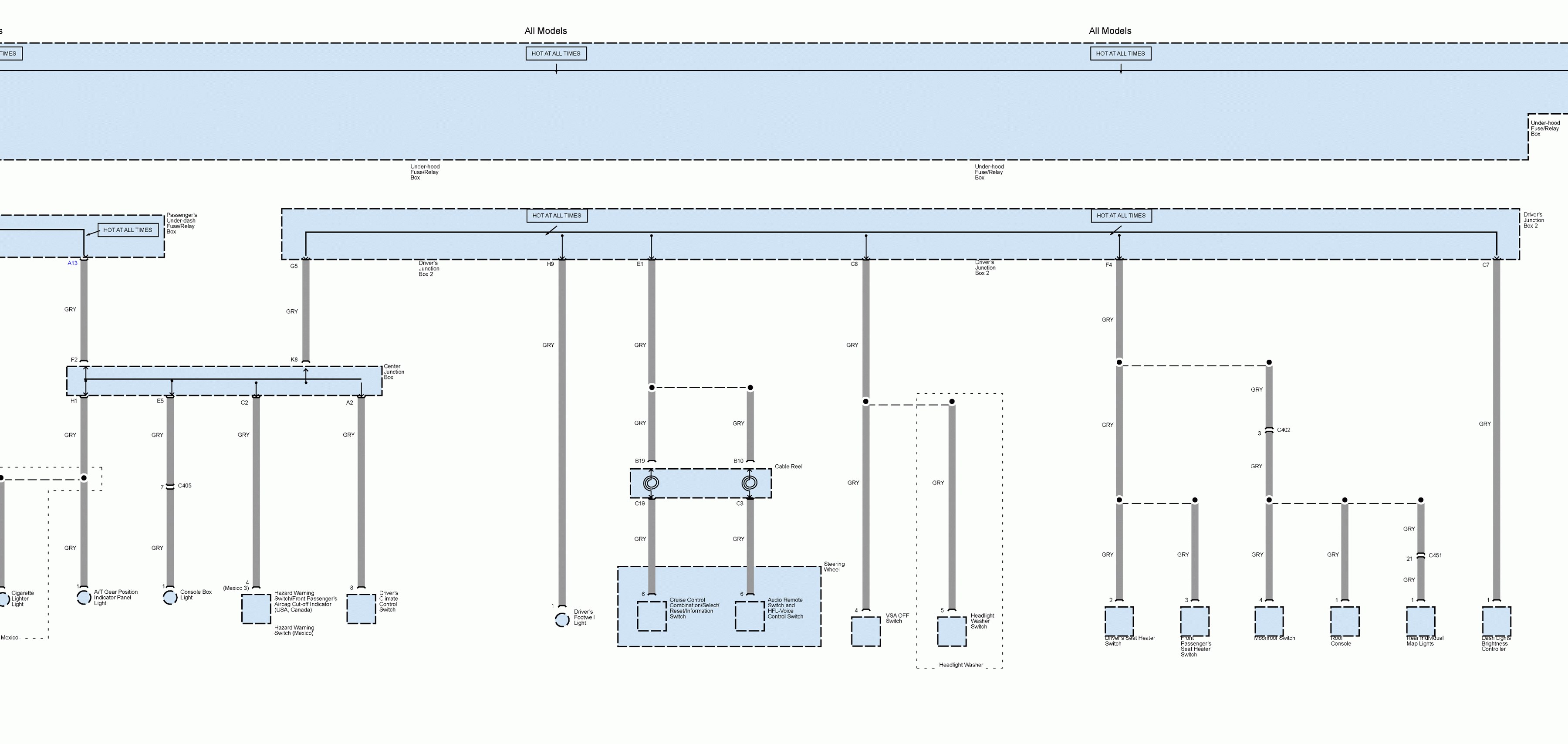

Acura TL - wiring diagram -  power distribution (part 5)
Acura TL – wiring diagram – power distribution (part 5)

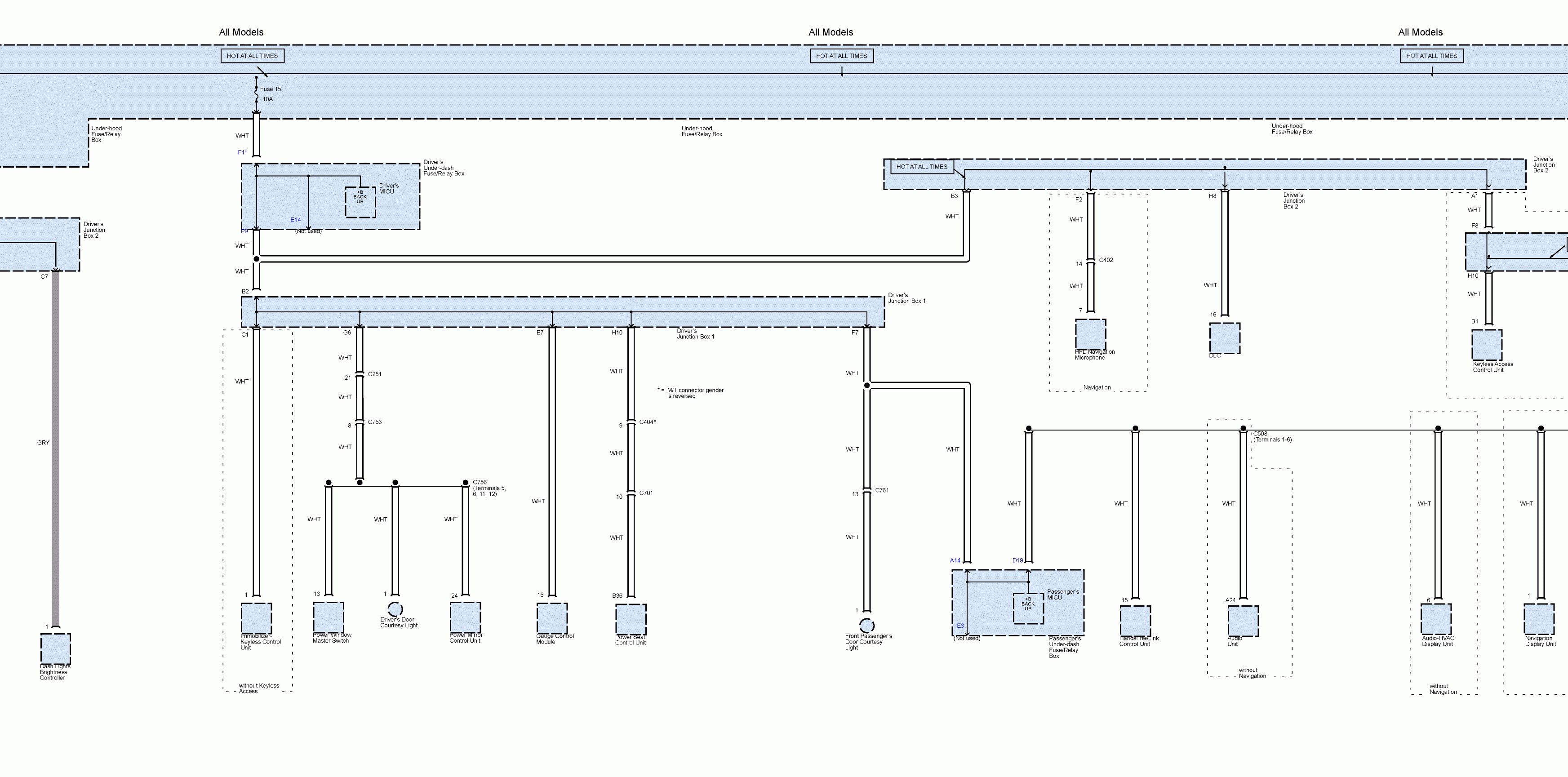

Acura TL - wiring diagram -  power distribution (part 6)
Acura TL – wiring diagram – power distribution (part 6)

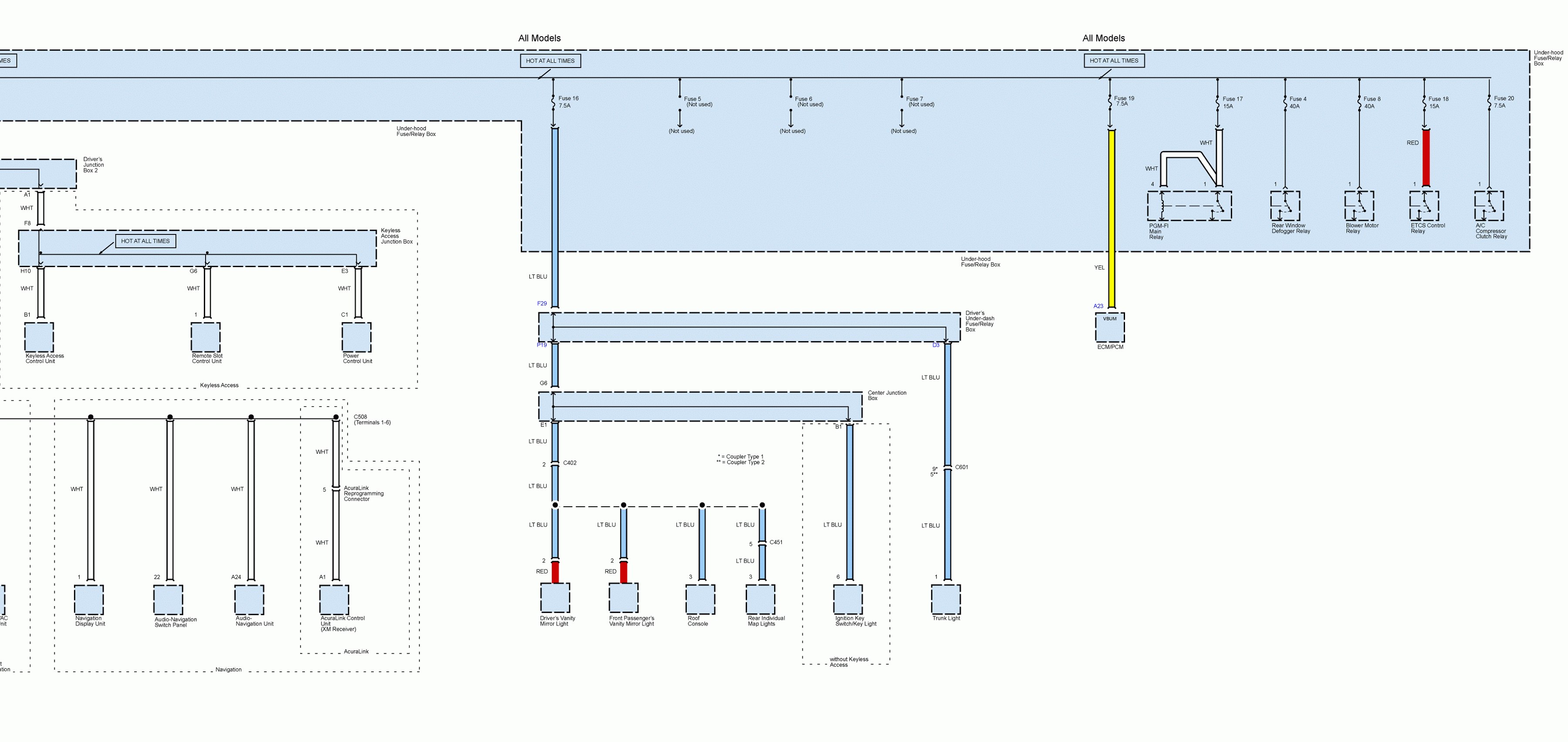

Acura TL - wiring diagram -  power distribution (part 7)
Acura TL – wiring diagram – power distribution (part 7)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
